眾所周知，我們生活的環境除了商業環境，還有就是工業環境。工業環境比商業環境更加惡劣，不穩定的氣候條件，看不見摸不著的電磁騷擾，猝不及防的撞擊等無處不在。在道路交通，冶金，煤炭，工業控制等環境中，對產品的可靠性，穩定性，可維護性等提出了非常嚴苛的要求。而在以太網交換機的設計之初，并沒有考慮到工業網的應用需求，因此當網絡設備部署于工業現場時，面對惡劣的工作環境，嚴重的電磁干擾等，普通商業交換機的穩定性便會遭受極大挑戰。對此，具有高可靠、穩定安全的工業級交換機設備便應運而生，成為能夠適應復雜工業環境，利于工業自動化網絡部署的傳輸利器。

優特普自主研發的7系列工業交換機包括UTP7308GE-POE和UTP7308GE兩款不同型號，不僅具有比普通商用交換機更加出色的組網屬性，如可導軌安裝、支持環網，支持電源冗余、繼電器報警，60W POE輸出等，更有6KV防雷，靜電4級，無風扇設計，耐高低溫、防震抗干擾等特色功能，非常適應復雜的工業環境，是利于工業自動化網絡部署的利器。

本文通過介紹UTP7308GE-POE產品的評測過程，讓您全方位感受優特普工業級交換機在高穩定、高可靠、高安全方面的強悍之處。

匠心鍛造  讓一切更簡單

從外觀上看，優特普工業交換機采用鋁合金外殼，堅固耐用、散熱優異，黑色外觀敦厚結實，板磚式的造型設計，給人穩定可靠的感覺，方便安裝在各種應用環境。該工業交換機的尺寸為157*110*46.5mm，體積小巧，組網靈活。

優特普UTP7308GE-POE工業交換機（正面）

從端口看，UTP7308GE-POE搭載8個POE+千兆以太網電口，支持IEEE802.3 af/at的標準，普通單口最大輸出30W，特殊端口最大可支持60W，可滿足大功率球機供電需求；4個千兆SFP光口，可實現遠距離傳輸和遠距離環網組網；一個console口支持后臺軟件控制；一個報警接口，支持電源掉電，POE掉電，網絡掉線報警；電源輸入端口為工業級綠色端子，寬電壓輸入，冗余設計，無縫切換，讓電源輸入更加穩定可靠；一個INTO鍵，可以實現硬件復位。8+4的全千兆端口組合令產品部署上線更加簡單方便。

配置上，優特普7系列工業交換機遵循工業級設計規范，采用國際主流的博通工業級高性能芯片、工業級POE模塊、工業級電源，可輕松確保設備的工業級品質。UTP7308GE-POE的二層交換容量達24Gbps，二層交換轉發性能達17.9Mpps，緩存達4Mbit，可滿足4K視頻流的流暢傳輸。

優特普UTP7308GE-POE工業交換機（立面）

功能方面，優特普UTP7308GE-POE工業交換機支持豐富的交換功能，支持環網組網，環網自愈時間可實現50ms以內；支持單環、多環、雙環相切等多種組網方式；支持繼電器報警輸出，可連接到外部的報警主機，一旦交換機出現掉電掉線的情況就會觸發繼電器報警或者主機報警。

那么，作為工業級的網絡利器，優特普UTP7308GE-POE工業級交換機能為企業客戶帶來哪些有意義的應用價值呢？

多樣安裝  讓安裝更靈活

優特普UTP7308GE-POE同時滿足導軌式、掛墻式、桌面式安裝設計，可以適應客戶不同的使用環境，安裝快捷、操作簡單、便于掛墻、導軌和桌面安裝。作為工業級交換機，優特普UTP7308GE-POE搭載有導軌栓、螺釘槽，可實現標準DIN軌道、墻壁等方式的安裝，讓設備能夠快速部署于各種控制系統中。

導軌掛耳安裝示意圖

掛墻掛耳安裝示意圖

冗余電源  讓供電更可靠

在復雜的工業環境中，為了保障工業網絡的不間斷穩定運行，需要增加一個備用的電源供電。因此優特普UTP7308GE-POE工業級交換機設計了冗余雙電源供電系統。雙電源系統可以做到無縫切換，當一路電源發生故障時，另外一路電源可以立刻切換過去，確保交換機的正常運轉，避免斷網事件出現，影響工業生產效率。并且電源還支持寬電壓40V-60VDC輸入，使得產品的電源適應性更加強大。

冗余電源，寬電壓的設計優勢很明顯。雖然增加了一個電源適配器的成本，但是可以保障系統的穩定可靠，何樂而不為？

冗余電源設計

無風扇設計  讓內在更清凈

在使用過程中，交換機往往會面臨粉塵侵入而影響設備散熱、加速元器件老化的等等威脅。為了提升設備的穩定可靠性，優特普UTP7308GE-POE工業級交換機采用了無風扇設計，取消了風扇和外殼上散熱孔的結構，而改為在封閉式的褶皺形鋁合金外殼加上大量的散熱片，提高散熱能力。同時，在PCBA板設計上進行了優化，在滿足數據交換速度的前提下，讓處理芯片功耗更低，有效提升設備的耐高、低溫性能，令設備即使在-40℃-75℃的極端應用環境下也能正常工作。

無風扇設計

嚴苛測試  產品涅磐

一起來看看，優特普UTP7308GE-POE工業級交換機經歷了哪些嚴苛的測試。

1、環境可靠性測試

環境可靠性測試又分為高溫測試、低溫測試、高低溫循環測試、高溫高濕測試、高低溫啟動測試。將兩臺優特普UTP7308GE-POE放入恒溫恒濕箱中，POE滿負載輸出，在網絡測試儀中設置100%跑流，恒溫恒濕箱溫度分別調到低溫-45℃、高溫75℃、濕度95%，和高低溫循環模式，每個項目測試24小時以上。測試過程中觀察網絡測試儀是否有出現丟包的情況。以下是測試圖片和測試結果展示：

可程式恒溫恒濕箱

丟包測試結果

在-40℃和75℃的嚴酷環境下，優特普UTP7308GE-POE工業交換機依然可以穩定運行，輕松應對，持續工作24小時沒有出現任何丟包、宕機的情況。測試結果不僅展示了優特普產品高水平的設計工藝，過硬的技術底蘊，彰顯出優特普UTP7308GE-POE工業級品質完全可以應對極端惡劣環境中的布網需求。

2、電磁兼容性測試（EMC）

電磁兼容性測試分為兩種：EMI電磁干擾和EMS電磁敏感度測試。EMI常規測試項目分為輻射干擾、輻射敏感度和傳導發射、傳導敏感度四種；EMS常規測試項目分為雷擊浪涌、靜電、脈沖群三種。除此之外，在工業環境中往往都部署有大量的電氣設備，而這些設備在運轉中會產生強電磁噪聲，會對現場網絡設備的數據傳輸帶來一系列的干擾，令整個通信網絡性能下降，還包括惡劣的雷電天氣對電子設備也會產生毀滅性的打擊。

接下來我們將通過一系列測試考驗優特普UTP7308GE-POE工業交換機的電磁兼容能力。

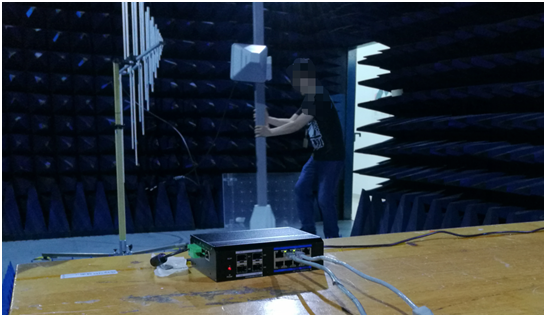

10米輻射干擾試驗

傳導敏感度試驗

輻射敏感度試驗

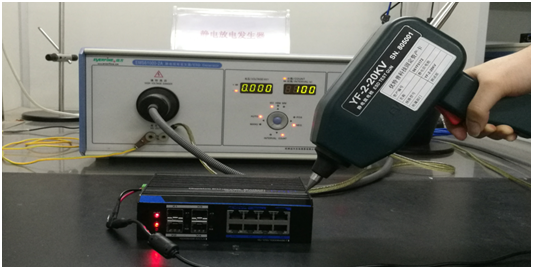

靜電抗干擾試驗

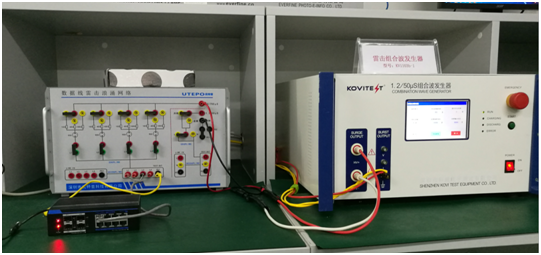

雷擊抗干擾試驗

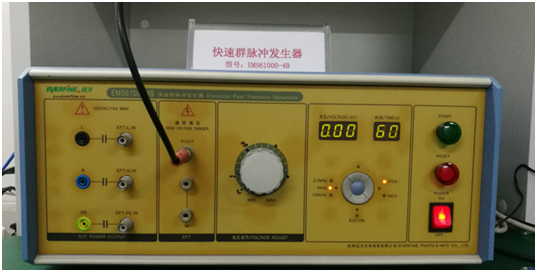

脈沖群試驗

一系列電磁兼容性測試驗證顯示，優特普UTP7308GE-POE工業交換機可以通過雷擊6KV測試、靜電8KV/15KV測試、脈沖群2KV測試、10米輻射CLASS A測試、輻射敏感度4級測試、傳導敏感度4級測試，在試驗中均能正常地進行數據傳輸，保證了設備在高強度電磁干擾下的通信性能。產品在免疫電磁干擾、抗高壓浪涌等方面表現出色，能輕松達到IEC/抗電磁干擾的性能標準。

可見優特普UTP7308GE-POE工業交換機在元器件選擇、電路EMC設計，以及濾波、屏蔽、EMI抑制等技術領域都達到了業內領先水平，具有較高的電磁兼容性能，能夠部署在諸如變電站等嚴苛的工業環境中。

3、滿載視頻老化測試

將70臺市場主流型號的POE攝像機通過普通接入交換機匯聚到UTP7308GE-POE中進行視頻老化測試，攝像機分辨率1080P，碼流6M，老化時間336H。通過錄像回放可以看出，優特普UTP7308GE-POE工業交換機沒有出現視頻斷線的情況，視頻圖像清晰。

?？低昉OE攝像機

大華POE攝像機

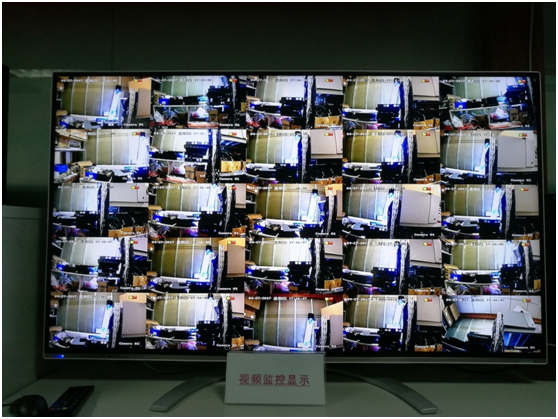

視頻監控圖像

4、元器件穩定性測試

電子產品由無數個電子元器件組成，電阻、電容、防護器件、芯片、DC-DC等等，每一個器件都起著關鍵的作用。那么，這些元器件是否能夠滿足要求，在極限工作條件下，一些關鍵元器件是否處于“健康”狀態？

下面我們通過一系列試驗來驗證。器件溫升測試，是驗證元器件的表殼溫度是否符合規定要求。像電源芯片我們要求留有15%的余量，非電源芯片要求留有10%的余量，二三極管要求15%余量，被動器件要求10%余量等。例如，UTP7308GE-POE工業交換機測試時交換機必須滿載輸出，把溫度感應線貼到關鍵元器件表殼上，在75℃的環境中測試4小時，測試結果如下圖：

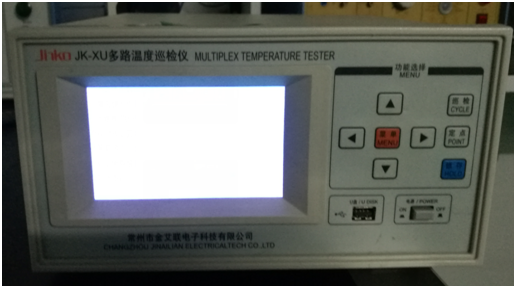

溫升測試儀器

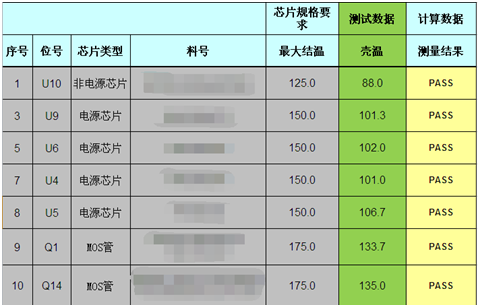

75℃環境下元器件溫升測試記錄

測試結果顯示，優特普UTP7308GE-POE工業交換機的元器件溫度值均在規定的范圍內，并且還保有10%-15%的余量，確保在惡劣的環境中穩定工作。

測試總結：UTP7308GE系列，工業組網可靠之選！

除了環境可靠性試驗、EMC電磁兼容性試驗、元器件穩定性測試之外，優特普UTP7308GE-POE工業交換機還需要經過一系列的測試，例如跌落試驗、隨機振動試驗、POE兼容性試驗、信號完整性試驗、電源完整性試驗、以太網交換性能試驗、老化試驗、四角試驗、降額試驗，開關機試驗、耐壓測試等總共1000余項測試項目，由于篇幅限制，在此不一一描述。

通過一系列針對性的測試，優特普UTP7308GE-POE工業交換機表現出強勁的環境適應性。該工業級交換機不僅能夠經受高低溫嚴寒的極端考驗，更能輕松應對突發震動和撞擊，在抗電磁干擾方面表現也非常突出，完全可以滿足電力、交通、冶金、煤炭、石化等各行業復雜環境下的網絡搭建任務，為各種工業生產環境下的組網提供可靠的設備支撐。

產品規格參數：
